PCBA贴片加工工艺流程详解:从裸板到成品的精密制造

PCBA贴片加工工艺流程详解:从裸板到成品的精密制造      2025-03-01 10:45:14  

在电子制造领域,PCBAPrinted Circuit Board Assembly)贴片加工是电子产品功能实现的核心环节。作为一家专业的PCBA贴片加工厂,我们通过高精度设备、标准化流程及严格的质量控制体系,确保每一块电路板的可靠性与性能。以下为PCBA贴片加工的完整工艺流程与技术要点:

一、核心工艺流程

1. SMT表面贴装技术(核心环节)

焊膏印刷:采用激光钢网与高精度印刷机,将焊膏均匀涂布于PCB焊盘,SPI(焊膏检测仪)实时监控印刷厚度与形状,确保良率。

高速贴片:通过多吸嘴贴片机(精度±0.02mm)精准放置元器件,支持04020201等微型元件及BGAQFN等复杂封装。

回流焊接:定制化温区曲线(预热、恒温、回流、冷却),精确控制焊膏熔融与凝固,避免虚焊、冷焊等缺陷。

2. DIP插件与波峰焊接(混合工艺)

插件安装:针对通孔元件(如电解电容、连接器),采用人工或自动插件机完成插装,结合治具固定确保稳定性。

选择性波峰焊:通过动态波峰或喷流焊接技术,减少热冲击,降低对SMT元件的二次损伤。

检测与修复(全流程质量控制)

AOI光学检测:3D扫描技术检查焊点质量、元件偏移及极性错误,缺陷识别率>99%

X射线检测(BGA专用):穿透式成像检测球栅阵列焊点空洞、桥接等隐蔽缺陷。

功能测试(FCT/ICT):模拟实际工况验证电气性能,确保信号完整性及功能达标。

3. 后处理与组装

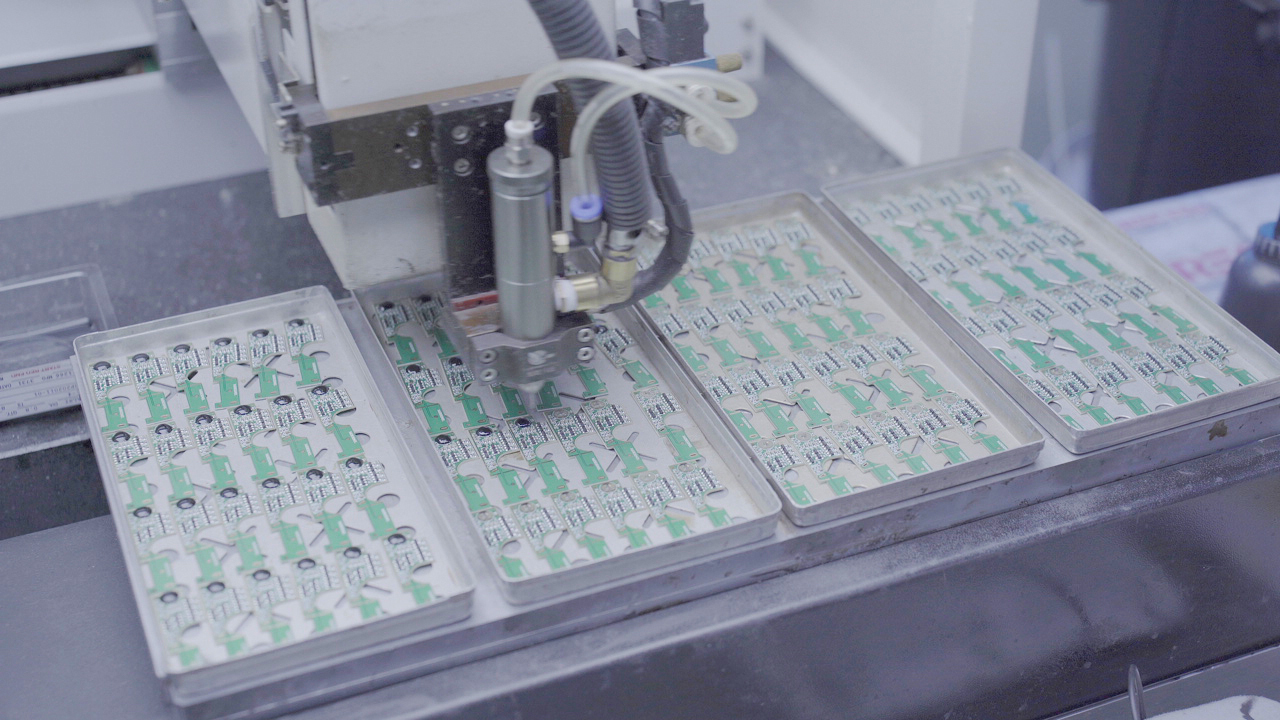

清洗与防护:使用环保清洗剂去除助焊剂残留,并涂覆三防漆(防潮、防腐蚀、防盐雾),提升产品寿命。

整机组装:集成外壳、线缆等部件,进行老化测试与环境试验(高低温、振动),确保终端产品可靠性。


二、高阶工艺能力(差异化优势)

针对不同产品需求,我们支持多种工艺组合:

双面混装工艺:A/B面同步SMT贴片+DIP插件,适用于高密度主板(如工控设备

柔性板(FPC)加工:采用专用载具与低温焊膏,解决柔性板变形与焊接难题。

小批量多品种支持:快速换线技术(SMED)与MES系统协同,实现高效柔性化生产。

三、质量控制体系

全程追溯系统:每块PCB绑定唯一追溯码,记录工艺参数与检测数据,支持质量回溯。

六西格玛管理:通过CPK(过程能力指数)监控关键工序(如回流焊温控),确保制程稳定性。

客户协同验证:开放产线视频监控与实时数据共享,提供首件FA报告与批次质量分析。


四、为什么选择我们PCBA贴片加工厂

设备优势:配备进口富士NXT-III贴片机、ERSA回流焊设备,支持01005元件与0.3mm间距BGA

经验团队:20年以上工艺工程师主导制程优化,解决高难度焊接(如QFN底部散热焊盘)。

快速响应:48小时内完成打样,全流程周期压缩至7-15天(视复杂度)。

结语
PCBA贴片加工是精密制造与技术管理的结合体。我们以全流程可控的工艺、透明的质量管理及灵活的交付能力,为客户提供从设计到量产的一站式解决方案。如需获取定制化工艺方案或案例参考,欢迎联系我们的技术团队。

提供方案开发设计-电子-成品组装一站式全产链服务!
